Yêu cầu báo giá chi tiết đồng dập cần những thông tin gì?

Bắt đầu từ chức năng của chi tiết và thông tin tốt nhất hiện có. Bản vẽ hữu ích, nhưng mẫu thực tế, ảnh sản phẩm hoặc mô tả ứng dụng cũng có thể mở đầu trao đổi. Đánh dấu các bề mặt lắp ghép, vị trí lỗ và phần tạo hình quyết định việc lắp ráp. Phân biệt kích thước chức năng, giá trị tham khảo và những điểm chưa được xác nhận.

Nếu đã biết, cung cấp đầy đủ mác đồng hoặc hợp kim đồng, chiều dày tấm và trạng thái vật liệu. Độ dẫn điện, độ bền và khả năng tạo hình là các đặc tính khác nhau; mô tả ngắn như đồng tinh khiết cao không thay thế thông số vật liệu. Nêu yêu cầu đồng trần, mạ bạc hoặc bề mặt khác và các vùng áp dụng. Nếu có phần tiếp điểm bạc hoặc công đoạn nối tiếp theo, chỉ rõ vị trí và yêu cầu.

• Mác và trạng thái vật liệu, hoặc thông số vật liệu hiện có
• Chiều dày tấm và yêu cầu nghiệm thu
• Tình trạng bề mặt hoàn thiện và các vùng liên quan
• Công đoạn tạo hình, tán, hàn hoặc hàn vảy cứng tiếp theo

Đường bao phẳng chưa mô tả đầy đủ chi tiết đã tạo hình. Bổ sung các hình chiếu thể hiện hướng uốn, quan hệ giữa các đặc điểm sau tạo hình và chuẩn đo. Nêu hướng ba via được phép hoặc những mép cần chú ý. Gắn yêu cầu mép với lắp ráp, thao tác và chức năng thay vì giả định mọi mép có cùng yêu cầu.

Thể hiện yêu cầu phẳng và sau tạo hình

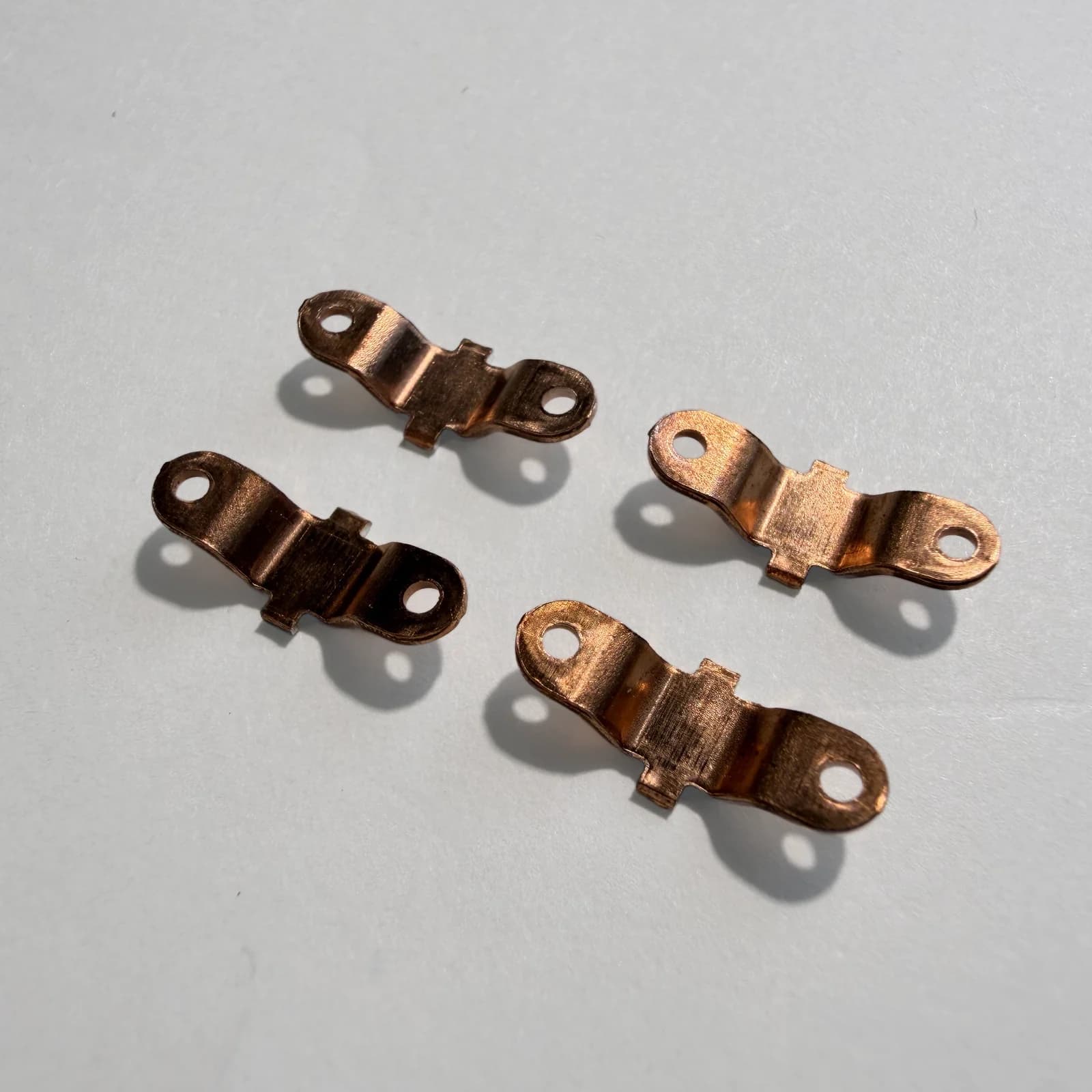

Đặc điểm của chi tiết tạo hình

1. 1Lỗ
2. 2Phần tạo hình
3. 3Bề mặt hoặc mép cần quy định

Xác định lỗ, phần tạo hình và bề mặt hoặc mép quan trọng khi lắp ráp.

Đường bao phẳng · ví dụ

1. 1Vị trí lỗ và chuẩn
2. 2Đường uốn
3. 3Yêu cầu mép

Định vị lỗ từ chuẩn đã xác định; nêu đường uốn và các mép quan trọng.

Hình chiếu sau tạo hình · ví dụ

1. 1Chiều dày tấm
2. 2Hình học uốn hoàn thiện
3. 3Bề mặt định vị chức năng

Mô tả chiều dày tấm và quan hệ giữa các đặc điểm sau tạo hình.

Nêu số lượng đánh giá ban đầu, lô sản xuất dự kiến và cách giao hàng. Các số lượng này phục vụ những câu hỏi khác nhau về khuôn, lựa chọn quy trình và các đơn hàng tiếp theo. Với chi tiết dẫn điện dập, số lượng mẫu và phí khuôn hoặc phát triển được đánh giá riêng khi rà soát dự án. MOQ sản xuất thường là 100 chiếc cho mỗi mã chi tiết trong một đơn hàng; lượng thử nhỏ hơn có thể được xem xét theo dự án.

Giải thích mẫu dùng để xác nhận hình học, độ phù hợp khi lắp ráp, bề mặt hay công đoạn sản xuất tiếp theo. Nêu phiên bản bản vẽ, các kiểm tra quan trọng và nhu cầu thao tác hoặc đóng gói. Khi thông tin đủ, chúng tôi có thể đánh giá sơ bộ tính khả thi và đưa ra báo giá sơ bộ phục vụ lập ngân sách, không mang tính ràng buộc. Giá sản xuất cuối cùng dựa trên mẫu, quy trình đã xác minh và điều kiện cung ứng được thống nhất.
